Module master 32 détecteurs / 10 déclencheurs
28 200 DA
Vous êtes installateur ou revendeur ? Accédez à vos tarifs pro
- Raccorde une zone conventionnelle complète sur une boucle adressable
- Zone D : jusqu’à 32 détecteurs et déclencheurs ; zone C : 10 déclencheurs
- Isolateur de court-circuit intégré
- Seuils de zone réglables par micro-interrupteurs
- Boîtier IP55, alimentation auxiliaire 24 V surveillée
Présentation

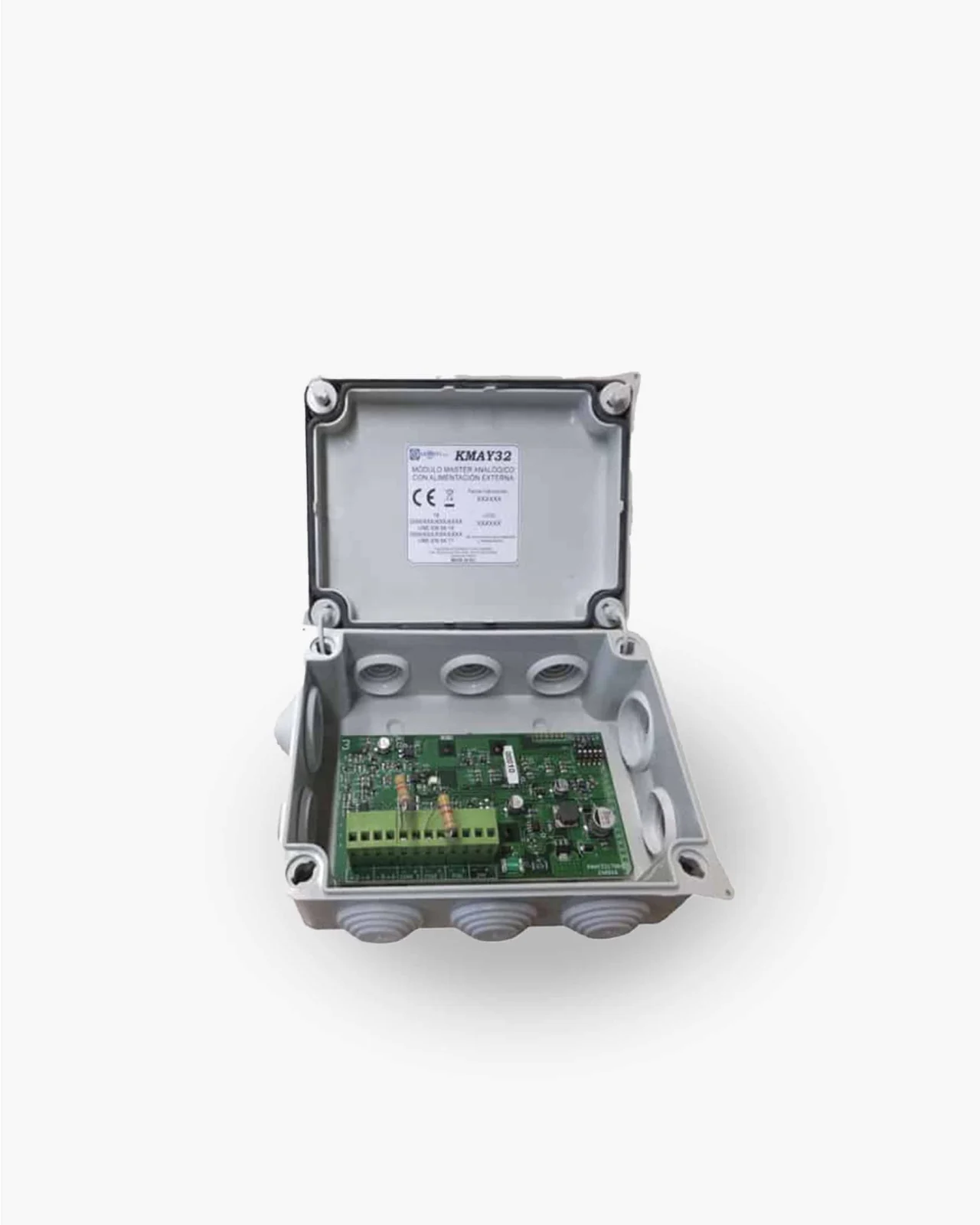

Le Cofem KMAY32 est un module adressable qui intègre une zone conventionnelle complète à une installation adressable Cofem. Raccordé comme un élément de la boucle, il accepte jusqu’à 32 détecteurs et déclencheurs conventionnels sur sa zone D, et 10 déclencheurs sur sa zone C. Il est alimenté par la boucle pour sa partie électronique, et par une alimentation auxiliaire de 24 V pour les zones.
Les plus produit
- Une zone conventionnelle de 32 éléments sur une seule adresse de la boucle.
- Seuils de ligne ouverte, d’alarme détecteur et d’alarme déclencheur réglables par micro-interrupteurs.
- Surveillance de la ligne par résistance de fin de ligne de 4,7 kΩ.
- Isolateur de court-circuit intégré, alimentation auxiliaire 24 V surveillée par le module.
- Boîtier IP55, sortie pour indicateur d’action déporté.
Utilisations
Passage d’une installation conventionnelle existante à une centrale adressable sans changer les détecteurs, raccordement d’un bâtiment annexe équipé en conventionnel, ou d’un détecteur linéaire DLRC.
Caractéristiques techniques
| Type | Module adressable pour zone conventionnelle, avec isolateur de court-circuit |
|---|---|
| Zone D | 32 éléments au maximum (détecteurs et déclencheurs) |
| Zone C | 10 déclencheurs manuels au maximum |
| Fin de ligne | Résistance 4,7 kΩ |
| Alimentation du module | Par la boucle, 24 à 35 V avec polarité |
| Alimentation auxiliaire | 24 V (20 à 30 V), surveillée |
| Tension de zone | 22 V avec polarité |
| Consommation en veille | 1,5 mA |
| Sortie indicateur déporté | Oui |
| Voyant | LED rouge (clignote : communication ; fixe : alarme) |
| Indice de protection | IP55 |
| Température | -10 °C à +50 °C |
| Dimensions | 159 × 118 × 72 mm |
Compatibilités
- Centrales adressables Cofem Compact Lyon (CLYON01, CLYON02) et Lyon (LYON-04, LYON-08)
- Détecteurs conventionnels Cofem C50S, C50H et C50SH
- Déclencheur manuel conventionnel Cofem PUCAR
- Détecteur linéaire de fumée Cofem DLRC
À savoir
Le module a besoin d’une alimentation auxiliaire de 24 V pour alimenter ses zones. Pour une petite zone, le module KMAY se contente de l’alimentation de la boucle.
Questions fréquentes
Combien d’équipements par module ?
Jusqu’à 32 détecteurs et déclencheurs sur la zone D, et 10 déclencheurs sur la zone C.
Faut-il une alimentation séparée ?
Oui, une alimentation de 24 V (20 à 30 V) pour les zones. Le module surveille sa présence.
Peut-on garder les détecteurs d’une ancienne installation ?
Oui, s’ils sont conventionnels : le KMAY32 les intègre à la nouvelle centrale adressable. Leur compatibilité se vérifie selon le modèle, les seuils de zone étant réglables.
Quelle différence avec le KMAY ?
Le KMAY est alimenté par la boucle mais limité à 20 détecteurs de chaleur ou 15 éléments ; le KMAY32 accepte 32 éléments avec une alimentation de 24 V.
Données issues de la documentation officielle du fabricant : Fiche technique Cofem KMAY32 (module de connexion détecteurs et déclencheurs).
| Système | Adressable |
|---|---|
| Alimentation | Boucle + alimentation auxiliaire 24 V obligatoire |
| Capacité | 1 zone détecteurs + 1 zone déclencheurs |
| Éléments max par zone ou boucle | 32 éléments + 10 déclencheurs |
